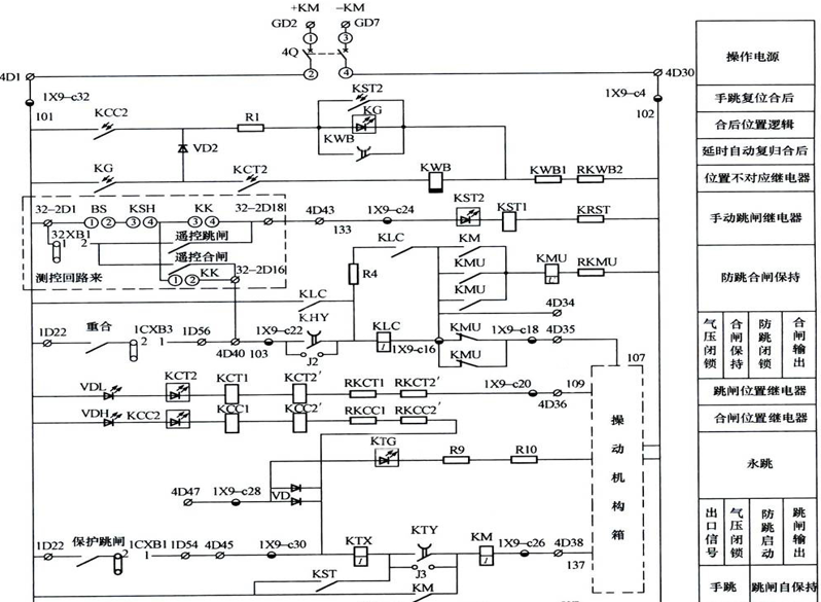

单选题 断路器采用弹簧操动机构,重合闸回路为:( )

A. +KM→ 4Q→101→重合闸出口 → 1CXB3 → KHY→KLC→ KMU →107→ 操作机构箱 →102→ 4Q→-KM

B. +KM→ 4Q→101→32XB1 → 遥控合闸 → J2→KLC→ KMU → 107→ 操作机构箱 →102→ 4Q→-KM

C. +KM→ 4Q→101→BS → KSH →KK→ KHY→KLC→ KMU →107→ 操作机构箱 →102→ 4Q→-KM

D. +KM→ 4Q→101→重合闸出口 → 1CXB3 → J2→KLC→ KMU →107→ 操作机构箱 →102→ 4Q→-KM

发电厂变电站二次回路课程封面

学科：发电厂变电站二次回路

时间：2024-01-04 15:03:02

相关题目

相关作业

题目1
单选题
断路器防跳自保持回路为:( )
A. 101→ 8D→11-52C → 43LR → 52Y→ R1→ 52Y→ 8D →102B. 101→ 8D→11-52T → 43LR → 52a/1→52a/1→ 52T →63QSX→ 8D →102C. 101→ 8D→11-52C → 43LR → 52a/1→ 52Y→ 52Y→ 8D →102D. 137→43LR → 52a/1→52a/1→ 52T →63QSX→ 8D →102
题目2
单选题
断路器采用弹簧操动机构,遥控合闸回路为:( )
A. +KM→ 4Q→101→32XB1 → 遥控合闸 → J2→KLC→ KMU →107→ 操作机构箱 →102→ 4Q→-KMB. +KM→ 4Q→101→32XB1 → 遥控合闸 → KHY→KLC→ KMU →107→ 操作机构箱 →102→ 4Q→-KMC. +KM→ 4Q→101→32XB1 → 遥控合闸 → KHY→KLC→ KMU → KMU线圈→ RKMU →102→ 4Q→-KMD. +KM→ 4Q→101→BS → KSH →KK→ J2→KLC→ KMU →107→ 操作机构箱 →102→ 4Q→-KM
题目3
单选题
实训基地110 kVSF6断路器就地合闸的控制回路为:( )
A. DZ1/1→ DK1→HA → ZK→ FTJ→ ZC→ ZJ→ DL1→ DL1→HQ→ DBJ →DK1→ DZ1/2B. DZ1/11→ ZK→ DL1→ DL1→TQ→ DBJ →DK1→ DZ1/2C. DZ1/10→ ZK→ FTJ→ ZC→ ZJ→ DL1→ DL1→HQ→ DBJ →DK1→ DZ1/2D. DZ1/1→ DK1→HA → ZK→ FTJ→ FTJ →DK1→ DZ1/2
题目4
单选题
实训基地110 kVSF6断路器防跳自保持回路为:( )
A. DZ1/1→ DK1→HA → ZK→ FTJ→ FTJ →DK1→ DZ1/2B. DZ1/1→ DK1→HA → ZK→ DL1→ FTJ →DK1→ DZ1/2C. DZ1/1→ DK1→HA → ZK→ FTJ→ZC→ZJ→ DL1→DL1→HQ→ DBJ →DK1→ DZ1/2D. DZ1/1→DK1→TA →ZK→ DL1→ DL1→TQ→ DBJ →DK1→ DZ1/2
题目5
单选题
实训基地110 kVSF6断路器就地分闸的控制回路为:( )
A. DZ1/1→ DK1→HA → ZK→ FTJ→ FTJ →DK1→ DZ1/2B. DZ1/11→ ZK→ DL1→ DL1→TQ→ DBJ →DK1→ DZ1/2C. DZ1/10→ ZK→ FTJ→ ZC→ ZJ→ DL1→ DL1→HQ→ DBJ →DK1→ DZ1/2D. DZ1/1→ DK1→TA → ZK→ DL1→ DL1→TQ→ DBJ →DK1→ DZ1/2
题目6
单选题
实训基地110 kVSF6断路器远方分闸的控制回路为:( )
A. DZ1/11→ ZK→ DL1→ DL1→TQ→ DBJ →DK1→ DZ1/2B. DZ1/10→ ZK→ FTJ→ ZC→ ZJ→ DL1→ DL1→HQ→ DBJ →DK1→ DZ1/2C. DZ1/1→ DK1→TA → ZK→ DL1→ DL1→TQ→ DBJ →DK1→ DZ1/2D. DZ1/1→ DK1→HA → ZK→ FTJ→ FTJ →DK1→ DZ1/2
题目7
单选题
断路器远方合闸的控制回路为:( )
A. 101→ 8D→11-52C → 43LR → 52Y→ 88M→ 49MX→ 33HBX→ 52b/1→52b/1→ 52C →63QSX→ 8D →102B. 101→ 8D→11-52C → 43LR → 52a/1→ 52Y→ 52Y→ 8D →102C. 101→ 8D→11-52C → 43LR → 52Y→ R1→ 52Y→ 8D →102D. 107→43LR → 52Y→ 88M→ 49MX→ 33HBX→ 52b/1→52b/1→ 52C →63QSX→ 8D →102
题目8
单选题
断路器采用弹簧操动机构,合位监视回路为:( )
A. +KM→ 4Q→101→KLC→KLC→KMU→ 107→操作机构箱 →102→ 4Q→-KMB. +KM→ 4Q→101→VDL→ KCT2 →KCT1→ KCT2'→ RKCT1→ RKCT2' →109→ 操作机构箱 →102→ 4Q→-KMC. +KM→ 4Q→101→VDH→ KCC2 →KCC1→ KCC2'→RKCC1→ RKCC2'→KTX→ KTY → KM→ 137→ 操作机构箱 →102→ 4Q→-KMD. +KM→ 4Q→101→VDH→KCC2→KCC1→ KCC2'→RKCC1→ RKCC2'→KTX→J3→ KM→ 137→ 操作机构箱 →102→ 4Q→-KM
题目9
单选题
实训基地110 kVSF6断路器远方合闸的控制回路为:( )
A. DZ1/1→ DK1→HA → ZK→ FTJ→ ZC→ ZJ→ DL1→ DL1→HQ→ DBJ →DK1→ DZ1/2B. DZ1/1→ DK1→HA → ZK→ FTJ→ FTJ →DK1→ DZ1/2C. DZ1/11→ ZK→ DL1→ DL1→TQ→ DBJ →DK1→ DZ1/2D. DZ1/10→ ZK→ FTJ→ ZC→ ZJ→ DL1→ DL1→HQ→ DBJ →DK1→ DZ1/2
题目10
单选题
断路器就地分闸回路为:( )
A. 101→ 8D→11-52T → 43LR → 52a/1→52a/1→ 52T →63QSX→ 8D →102B. 137→43LR → 52a/1→52a/1→ 52T →63QSX→ 8D →102C. 101→ 8D→11-52C → 43LR → 52a/1→ 52Y→ 52Y→ 8D →102D. 101→ 8D→11-52C → 43LR → 52Y→ R1→ 52Y→ 8D →102
