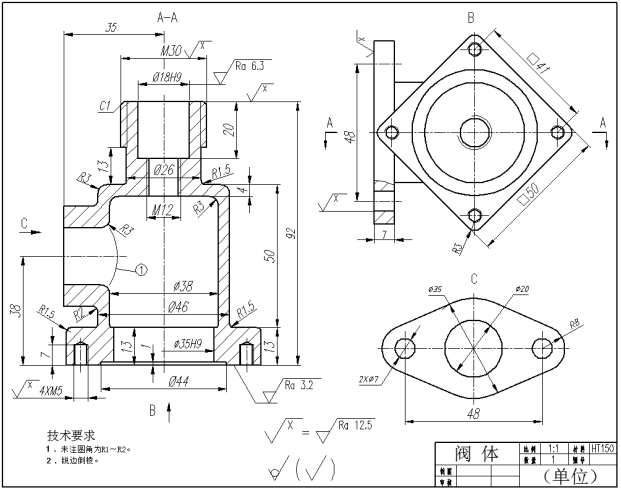

填空题 识读"阀体"零件图并完成填空.
图中4×M5 的定位尺寸为
学科：机械制图与CAD基础 Ⅰ＆Ⅱ
时间：2025-05-15 13:32:23
相关题目
相关作业
题目1单选题
‏如图的零件图中,宽度方向尺寸基准为? <img src="https://tihai-oss-cloud.itihey.com/img/2f7ad348e8168c3f7568a9cc44ad5977.png">A. Φ23圆柱筒的轴线B. 零件前后对称面C. 上方矩形板的上表面D. 零件左右对称面
题目2单选题
‍判断图中的尺寸标注是否正确? <img src="https://tihai-oss-cloud.itihey.com/img/c8761bc4b962307871ae27582d6a8a45.png">A. (II)正确B. (I)正确C. 都对D. none
题目3单选题
轴承与轴配合是轴承的内圈与轴配合,采用的是( )A. 基轴制B. 基孔制C. 都可以D. 都不可以
题目4单选题
读零件图的形体分析中,以下哪种原则是错误的A. 先功能结构后主体结构B. 先形体后交线C. 先外后内D. 先大结构后小结构
题目5单选题
零件图中,表面结构要求有几种? <img src="https://tihai-oss-cloud.itihey.com/img/2f7ad348e8168c3f7568a9cc44ad5977.png">A. 2B. 3C. 4D. 5
题目6单选题
该零件长度方向的主要尺寸基准为 . <img src="https://tihai-oss-cloud.itihey.com/img/cb0aa35b09582f1c32ad51145392153e.png">A. 前后对称面B. 零件左端面C. 右侧铅垂孔的轴线D. 零件的下底面
题目7多选题
分析该零件图图形表达采用了哪些表达方法? <img src="https://tihai-oss-cloud.itihey.com/img/cb0aa35b09582f1c32ad51145392153e.png">A. 局部剖视B. 局部视图C. 视图D. 移出断面图
题目8多选题
选择零件主视图外的其它视图时,一般应( )A. 左视图优于右视图B. 俯视图优于仰视图C. 仰视图优于俯视图D. 右视图优于左视图
题目9多选题
关于下图说法正确的有( ).<img src="https://tihai-oss-cloud.itihey.com/img/09f67c0f4afd2714583c89c1f2c6e80c.png">A. 图中4xɸ8,表示底板上有4个ɸ8的圆柱孔B. 这是一张表达零件结构形状的图样C. 这张图中有2处螺纹D. 图中的G3/4A表示普通螺纹
题目10多选题
尺寸标注的基准元素可以是( )A. 基本体B. 点C. 面D. 线
