题目1单选题

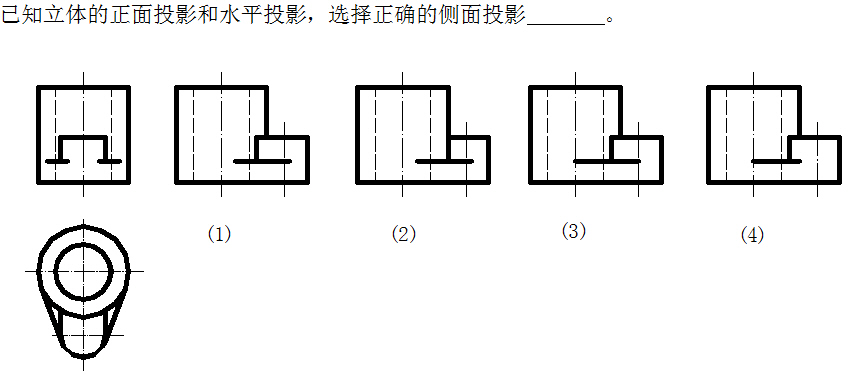

<img src="https://tihai-oss-cloud.itihey.com/img/9df3628266afb97bbd4336815d2386db.jpg">A. (2)B. (1)C. (4)D. (3)
题目2单选题
选择正确的主视图<img src="https://tihai-oss-cloud.itihey.com/img/a8216484d95dcc8446fc0644bf700c45.png">A. AB. BC. CD. D
题目3单选题
下图中的尺寸标注中,最合理的是________.<img src="https://tihai-oss-cloud.itihey.com/img/a6ee22c10cc712e61adefa79af6778a0.png">A. CB. DC. BD. A
题目4单选题
据主视图和俯视图,则其左视图正确的是_____.<img src="https://tihai-oss-cloud.itihey.com/img/c325c3f76fc63375504fe005c476816a.png">A. CB. AC. DD. B
题目5单选题
看懂主、俯视图,想象出立体的形状,找出正确的左视图是:<img src="https://tihai-oss-cloud.itihey.com/img/afc38cbb1b9cd6965b39a706955efbb5.png">A. BB. DC. AD. C
题目6单选题
根据组合体的主视图、俯视图,判断正确的左视图是( ) <img src="https://tihai-oss-cloud.itihey.com/img/749ac4fa432b3ba14f3ec702653de528.png">A. 以上都不正确B. <img src="https://tihai-oss-cloud.itihey.com/img/d587ba6644b1741b4f44161afbfafce0.png">C. <img src="https://tihai-oss-cloud.itihey.com/img/49915ec334de61691ec34a7f168b0dae.png">D. <img src="https://tihai-oss-cloud.itihey.com/img/afd0b9d675d2a7617d3a3d4061a12bf7.png">
题目7单选题
如下几何体标注错误的尺寸是( )<img src="https://tihai-oss-cloud.itihey.com/img/98d5851765a289d93fe53d22e8628039.png">A. CB. DC. BD. A
题目8单选题
组合体的尺寸须标注完整,应标注出各基本体的________以及这些基本体(包括基本体各细部)之间相互位置的________和组合体的________A. 总体尺寸/定位尺寸/定形尺寸B. 定位尺寸/总体尺寸/定形尺寸C. 定形尺寸/总体尺寸/定位尺寸D. 定形尺寸/定位尺寸/总体尺寸
题目9单选题
选择正确是左视图<img src="https://tihai-oss-cloud.itihey.com/img/baef80a514614014dcbc4a92fc445e5c.png">A. BB. AC. CD. D
题目10单选题
选择正确的俯视图 <img src="https://tihai-oss-cloud.itihey.com/img/35f403baa6295a27a517396e0840a5f7.png">A. CB. AC. BD. D
