单选题 根据已知视图,过点A作一正平线AB与直线CD相交,且交点为B,解答正确的是( )
学科：工程制图与CAD
时间：2024-01-04 05:15:42
相关题目
相关作业
题目1单选题

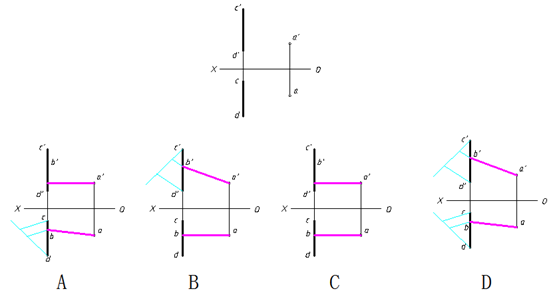

根据已知视图,过点A作一正平线AB与直线CD相交,且交点为B,解答正确的是( )<img src="https://p.ananas.chaoxing.com/star3/origin/e347479d24fd160da5471a6e14231fba.png">A. A图B. B图C. C图D. D图
题目2单选题
根据已知视图,作水平线KL与AB、CD相交,且距H面25 mm,解答正确的是( )<img src="https://p.ananas.chaoxing.com/star3/origin/0b12604f6b31d0c0e18852405d1e28af.png">A. A图B. B图C. C图D. D图
题目3单选题
根据已知视图,一水平线EF,其距H面12mm,并与AB和CD均相交.作出EF的正面投影和水平投影,解答正确的是( )<img src="https://p.ananas.chaoxing.com/star3/origin/b9f5f3a378abe47fde49251336c696e9.png">A. A图B. B图C. C图D. D图
题目4单选题
根据已知视图,过点A作一水平线AB与直线CD相交于B点,且AB直线到H面的距离为15mm,解答正确的是( )<img src="https://p.ananas.chaoxing.com/star3/origin/4ecc6906a4ea9ee7cad71760dfc06050.png">A. A图B. B图C. C图D. D图
题目5单选题
判断图中两直线的相对位置<img src="https://p.ananas.chaoxing.com/star3/origin/27d4cac941e2820f66ff4e656258ea6d.png">A. 平行B. 相交C. 交叉D. 不同面
题目6单选题
下图中表示的空间两直线AB、CD是( ).<img src="https://p.ananas.chaoxing.com/star3/origin/28bd44e8eea1a62b3725b3669f6f040a.png">A. 相交两直线B. 平行两直线C. 相交或交叉两直线D. 交叉两直线
题目7单选题
判断下列各图中,两直线的相对位置(平行、相交、交叉).描述正确的选项是?<img src="http://p.ananas.chaoxing.com/star3/origin/876dfeadab594c7f88cd25f3c2163524.jpg">A. (1)相交B. (2)和(3)平行C. (3)交叉D. (4)平行
题目8单选题
判断图中两直线的相对位置<img src="https://p.ananas.chaoxing.com/star3/origin/dd5de8276f926439e8a1b81d22f6c178.png">A. AB、CD是交叉直线B. AB、EF是相交直线C. CD、EF是交叉直线D. AB、CD是平行直线
题目9单选题
当一平面平行于投影面时,在该投影面上的投影反映A. 实形性B. 类似性C. 积聚性
题目10单选题
正投影面、水平投影面和侧投影面可分别用字母 表示A. V、WB. H、WC. V、HD. W、H
