单选题 将函数F(A,B,C)=A+B+C用译码器74138表示,逻辑图正确的是( )
A.
B.
C.
D.
学科：数字逻辑设计及应用
时间：2024-06-30 08:26:12
相关题目
相关作业
题目1单选题
已知74138译码器的输入三个使能端<img src="https://tihai-oss-cloud.itihey.com/img/2a54518e7aadf302bb22cabe0afaa72b.webp">、<img src="https://tihai-oss-cloud.itihey.com/img/2d7e721f4cd10c305a13a414332a1c3a.webp">、<img src="https://tihai-oss-cloud.itihey.com/img/5de8232fe3cc261c9a0d66634d1d6d0b.webp">时,地址码A2A1A0=100,则输出Y7非~Y0非的值为( )A. 11101111B. 11111111C. 11011111D. 11111011
题目2单选题

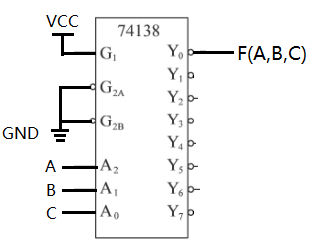

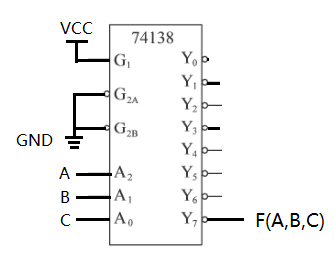

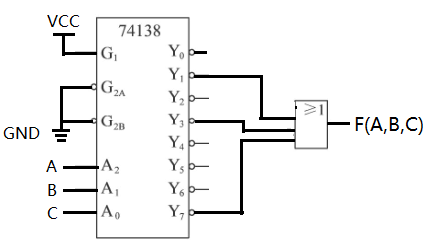

将函数F(A,B,C)=A+B+C用译码器74138表示,逻辑图正确的是( )A. <img src="https://tihai-oss-cloud.itihey.com/img/ea659461be2d8c4811c1a8a0c7df2ed9.png">B. <img src="https://tihai-oss-cloud.itihey.com/img/daef1ffb40940c78ff9b8990bd64ceec.png">C. <img src="https://tihai-oss-cloud.itihey.com/img/c7e7511d5ec503e5088b6f9e5d0a9cab.png">D. <img src="https://tihai-oss-cloud.itihey.com/img/6bfb225b4ea57449a79d31bb77baf301.png">
题目3单选题
一位8421BCD译码器的数据输入线与译码输出线的组合是( )A. 4:10B. 4:6C. 1:10D. 2:4
题目4单选题
一个译码器若有100个译码输出端,则译码器地址输入端至少有( )个A. 7B. 6C. 100D. 8
题目5单选题
下面关于74138的输入输出关系描述正确的是(其中,' 代表逻辑非运算):<img src="https://tihai-oss-cloud.itihey.com/img/784ae2e4442c49e237dbd2f7cc4b335b.jpg">A. Y5'=A0'+A1+A2' E1'接vcc,E2'接vcc,E3接gndB. Y5'=A0'∙A1∙A2'C. Y5' = E1+E2+E3'+A0'+A1+A2'D. Y5' = E1'+E2'+E3'+A0'+A1+A2'
题目6单选题
一片四位二进制译码器,它的输出函数有()个A. 1B. 16C. 8D. 10
题目7单选题
如下图是由2线-4线译码器和8选1数据选择器构成的逻辑电路,各模块的输入输出端都是高电平有效,以下关于输出函数的表示正确的是(). <img src="https://tihai-oss-cloud.itihey.com/img/fab14d7a7365f2af4f608457b9f52337.png">A. F=<img src="https://tihai-oss-cloud.itihey.com/img/a3d14ba4c067b62e04cddafee65cae26.webp">B. F=<img src="https://tihai-oss-cloud.itihey.com/img/a59f947bc1f279530caf8f4bca4c69cb.webp">C. F=<img src="https://tihai-oss-cloud.itihey.com/img/5776a698b1fd1a17fb6cca5b48900ce5.webp">D. F=<img src="https://tihai-oss-cloud.itihey.com/img/6414e223857931cadc9dbfa6373815d9.webp">
题目8单选题
七段显示译码器框图如图所示,要显示数字"3",则译码器输出a -g 应为( ) <img src="https://tihai-oss-cloud.itihey.com/img/73f4559096c653560324c358d9a26fec.png">A. 1111001B. 0000110C. 1001111D. 0011111
题目9单选题
已知74138译码器的输入三个使能端G1=1、<img src="https://tihai-oss-cloud.itihey.com/img/463fb1b64745abfb65e1b5b575f69b80.png">、<img src="https://tihai-oss-cloud.itihey.com/img/4ba9491cec17765fcccce4e66a82a98d.png">时,地址码A2A1A0=100,则输出Y7非~Y0非的值为( )A. 11111011B. 11111111C. 11011111D. 11101111
题目10单选题
3线-8线译码器74LS138,若使输出<img src="https://tihai-oss-cloud.itihey.com/img/6f1f023e8e4bbdb2381af661bde2d26a.JPG">,则对应的输入端<img src="https://tihai-oss-cloud.itihey.com/img/100233cda535c835e01b958f3be350dd.webp">应为( )A. 101B. 110C. 100D. 001
