登陆题目详情

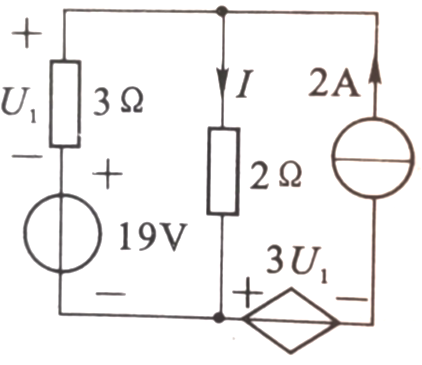

单选题 电路如图所示,则电流I等于( )
学科：电路原理
时间：2024-05-21 04:57:56
相关题目
相关作业
题目1单选题
对于平面电路,列写的网孔电流方程中的未知变量是( )A. 支路电流B. 结点电压C. 树支电压D. 网孔电流
题目2单选题
对于平面电路,列写的网孔电流方程的个数是( )A. n-1B. b-1C. b-n+1D. b
题目3单选题
网孔电流法列写的方程本质上是( )A. KCLB. KVLC. KCL和KVLD. 什么方程都可以
题目4单选题
列回路电流方程时,若回路间有互阻存在,则互组肯定是( )A. 正的B. 负的C. 可正可负
题目5单选题
<img src="https://tihai-oss-cloud.itihey.com/img/fadf5d0d4b6f88b33cf8105b20a26af4.jpg"> 电路如图所示,则其回路1的回路电流方程为( )A. <img src="https://tihai-oss-cloud.itihey.com/img/d98063be5ab4155e3ccc4a883f06200f.webp">B. <img src="https://tihai-oss-cloud.itihey.com/img/5236a5dbb887a43450e728d1e8547e66.webp">C. <img src="https://tihai-oss-cloud.itihey.com/img/d47130f021d0e0e3e63e85c2b488b33a.webp">D. <img src="https://tihai-oss-cloud.itihey.com/img/0aaa6066cbf1e533a0e2586c4c50de02.webp">
题目6单选题
<img src="https://tihai-oss-cloud.itihey.com/img/06764ddd8c639aa90d934d01789b2a85.jpg"> 电路如图所示,下列网孔电流方程组正确的是( )A. (2+2+2)Im1-2Im2-2Im3=12 -2Im1+(1+2+3)Im2-Im3=-6 -2Im1-Im2+(1+2)Im3=0B. (2+2+2)Im1-2Im2-2Im3=-12 -2Im1+(1+2+3)Im2-Im3=6 -2Im1-Im2+(1+2)Im3=UC. (2+2+2)Im1-2Im2-2Im3=12 -2Im1+(1+2+3)Im2-Im3=-6 -2Im1-Im2+(1+2)Im3=-UD. (2+2+2)Im1-2Im2-2Im3=12 -2Im1+(1+2+3)Im2-Im3=-6 Im3=-2
题目7单选题
<img src="https://tihai-oss-cloud.itihey.com/img/3d15628822246ee3db1d4055f0cd41f0.jpg"> 电路如图所示,下列网孔电流方程组正确的是( )A. (5+2+5)I m1-2Im2-5Im3=13 -2Im1+(2+4)I m2=-5U -5Im1+5I m3=5U U=2(Im1-Im2)B. (5+2+5)I m1-2Im2-5Im3=-13 -2Im1+(2+4)I m2=5U -5Im1+5I m3=-5U U=-2(Im1-Im2)C. (5+2+5)I m1-2Im2-5Im3=-13 -2Im1+(2+4)I m2=-5U -5Im1+5I m3=5U U=2(Im1-Im2)D. (5+2+5)I m1+2Im2+5Im3=-13 2Im1+(2+4)I m2=-5U 5Im1+5I m3=5U U=2(Im1-Im2)
题目8单选题
电路如图所示,则电流I等于( )<img src="https://tihai-oss-cloud.itihey.com/img/015ca3353309a1dc19956914bc345da7.png">A. 2B. 3C. 5D. 6
题目9多选题
<img src="https://tihai-oss-cloud.itihey.com/img/f58a5745a247e380a18b73c4dacfa5bd.png"> 电路如图所示,请选出所有正确的方程( )A. I1=5B. I2=0.25U2C. -5I1+I2+(1+1+5)I3=(1-20-4)D. -5I1 +(1+1+5)I3=(1-20-4)E. I1-(1+10+5)I2+I3=0.25U2F. U2=5( I3 -I1)G. -5I1 +(1+1+5)I3=(-1+20+4)H. I2=-0.25U2
题目10多选题
<img src="https://tihai-oss-cloud.itihey.com/img/28c2ea3e2d637bd3f10ce3be552c38c9.png"> 电路如图所示,请选出所有正确的方程( )A. Il1=0.15AB. Ux =32(Il1+Il2-Il3)C. Ux =32(Il1+Il2+Il3)D. Il3=0.05UxE. -8Il1-32Il2+40Il3=0.05UxF. 24Il1+56Il2+32Il3=20G. 32Il1+56Il2-32Il3=20
