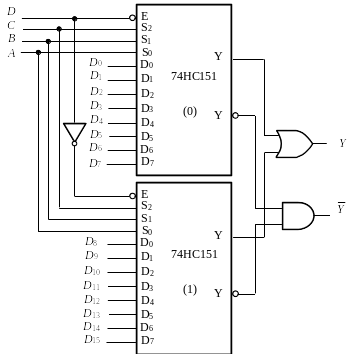

单选题 用两片8选1数据选择器74HC151级联如下图所示,该电路可实现的功能是 ( ).

A. 两位8选1数据选择器

B. 8选2数据选择器

C. 16选1数据选择器

D. 16选2数据选择器

逻辑代数与数字电路课程封面

学科：逻辑代数与数字电路

时间：2024-05-30 13:59:34

相关题目

相关作业

题目1
单选题
一个二进译码器有4bit译码输入,则该译码器最多可以对( )路数据进行译码
A. 10B. 16C. 2D. 8
题目2
单选题
试写出下面电路图的逻辑表达式( ). <img src="https://tihai-oss-cloud.itihey.com/img/b280c4dedd957557d909051ab8c094b2.png">
A. Z=((R'A'G')'&middot;(RA)'&middot;(RG)'&middot;(AG)')'B. Z=(RA'G)'&middot;(RA)'&middot;(RG)'&middot;(AG)'C. Z=((RA'G)'&middot;(R'A)'&middot;(RG)'&middot;(AG)')'D. Z=((RA'G)'&middot;(RA)'&middot;(RG)'&middot;(AG)')'
题目3
单选题
用两片8选1数据选择器74HC151级联如下图所示,该电路可实现的功能是 ( ). <img src="https://tihai-oss-cloud.itihey.com/img/8b85fee14d8a7980d9c9d7f269f6b188.png">
A. 两位8选1数据选择器B. 8选2数据选择器C. 16选1数据选择器D. 16选2数据选择器
题目4
单选题
一个三人表决电路中,三人分别用A、B、C表示,同意时为1否则为0,当三人多数通过时输出F为1否则为0.74HC138为3线-8线译码器,输出低电平有效,用此器件设计的三人表决电路如图所示,则电路中共有( )处错误. <img src="https://tihai-oss-cloud.itihey.com/img/5f77b8264b33d40243e0fe04422e9061.png">
A. 4B. 5C. 2D. 3
题目5
单选题
用8选1数据选择器74HC151实现逻辑函数表达式<img src="https://tihai-oss-cloud.itihey.com/img/b9a874d5100b2749636b2cd033a190ed.png">,数据输入端应为( ). <img src="https://tihai-oss-cloud.itihey.com/img/9723b89fc8e76db88a14058ba66a8f1d.png">
A. <img src="https://tihai-oss-cloud.itihey.com/img/ef607527349a67d0e10722fc283c8251.png">B. <img src="https://tihai-oss-cloud.itihey.com/img/b67a5f33c2ad85af42aa4584a215ae31.png">C. <img src="https://tihai-oss-cloud.itihey.com/img/b71cf5a7af92bb96456bf25227ea0ee3.png">D. <img src="https://tihai-oss-cloud.itihey.com/img/a06666e988029e53c1a2ca09819ee987.png">
题目6
单选题
某雷达站有三部雷达A、B、C,其中A和B功耗相同,C的功率是A的两倍,这些雷达由两台发电机X和Y供电,发电机X的最大输出功率等于雷达A的功率消耗,发电机Y的最大输出功率是X的3倍,试设计一个逻辑电路,能够根据雷达的启动和关闭信号,以节约电能的方式启、停发电机.下列表达式中( )能够体现发电机Y工作状态
A. <img src="https://tihai-oss-cloud.itihey.com/img/62a312d9b5fdbd2b04d24427a5cecd93.png">B. <img src="https://tihai-oss-cloud.itihey.com/img/0cdf4cf9a6f57cd08f91428d7fd5ec37.png">C. <img src="https://tihai-oss-cloud.itihey.com/img/097b451003e6b16b1526ec5428566317.png">D. <img src="https://tihai-oss-cloud.itihey.com/img/14a16a37a110ce508b6f44ec4f9bb01f.png">
题目7
单选题
四位数值比较器74HC85输出高电平有效,当输入A=0101,B=1001时,输出端 <img src="https://tihai-oss-cloud.itihey.com/img/03c12b2639f4ba0e9c282eeb5cfedb6b.png"> 的输出状态是什么
A. 001B. 010C. 100D. 110
题目8
单选题
逻辑函数Y = AC + BC' 的最小项和的形式是( )
A. Y=&sum;m(2 ,5 ,6 ,7)B. Y=&sum;m(0 ,1 ,3 ,4)C. Y=&sum;m(0 ,1 ,2 ,3)D. Y=&sum;m(0 ,1 ,2,7)
题目9
单选题
当七段显示译码器的七个输出端状态为abcdefg=1111001时(高电平有效),译码器输入状态(8421BCD码)应为( )
A. 0100B. 1000C. 1001D. 0011
题目10
单选题
逻辑函数F=AB+CD的真值表中,F=1的状态有( )个
A. 6B. 8C. 7D. 4
