单选题 对于往复压缩机的实际循环,如图,吸气压力不变,排气压力增大后的正确的压缩过程曲线为( )
学科：过程流体机械-小视频版
时间：2025-04-06 03:25:01
相关题目
相关作业
题目1单选题
对于往复压缩机的供气量,下列说法错误的是( )A. 中间析出的水分不计入供气量B. 被抽走的用于其它工艺的气体不计入供气量C. 被洗涤掉的组分不计入供气量D. 中间加入的气体要计入供气量
题目2单选题
工作腔容易发生泄漏的部位不包括( )A. 活塞环处B. 气阀C. 进排气法兰处D. 活塞杆和气缸之间的间隙
题目3单选题
如图所示压缩机简图,名义排气压力指的是排气时( )处的压力<img src="https://tihai-oss-cloud.itihey.com/img/965d00c17bd70c9bd871bdc886e0ea3c.png">A. ②B. ④C. ③D. ①
题目4单选题
对于图中的膨胀过程指数,下列说法正确的是( )<img src="https://tihai-oss-cloud.itihey.com/img/62a931729ebd4ca9883fd6ed9469745a.png">A. <img src="https://tihai-oss-cloud.itihey.com/img/4726312d6b550b076fe59c9ac07739e8.webp">B. 若<img src="https://tihai-oss-cloud.itihey.com/img/98bb7a3763849f81bdd67d9cfdc2f83b.webp">,<img src="https://tihai-oss-cloud.itihey.com/img/b7b980ce9a6437fda678baaa309ae525.webp">表示膨胀过程中气体放热C. 若<img src="https://tihai-oss-cloud.itihey.com/img/0921d5cd5e6e26568bf18472170f0dd9.webp">,<img src="https://tihai-oss-cloud.itihey.com/img/e5fcd3a198cd214c1981b8aea1cbb35d.webp">表示膨胀过程中气体放热
题目5单选题
若往复式压缩机的排气压力不变,吸气压力降低,则循环指示图正确的是( )A. <img src="https://tihai-oss-cloud.itihey.com/img/95581681f973dd92bb6ae03dbbfe11ea.png">B. <img src="https://tihai-oss-cloud.itihey.com/img/d49384e7742d89107e31e3431aff26ef.png">C. <img src="https://tihai-oss-cloud.itihey.com/img/75b3a657e3ec31e54e319163910be125.png">D. <img src="https://tihai-oss-cloud.itihey.com/img/0bc24aa20a448f3027c2f33e86527901.png">
题目6单选题
如图所示,该压缩机有( )列<img src="https://tihai-oss-cloud.itihey.com/img/3b8e8d265df02de20592aa7a1845855b.png">A. 2B. 3C. 1D. 4
题目7单选题

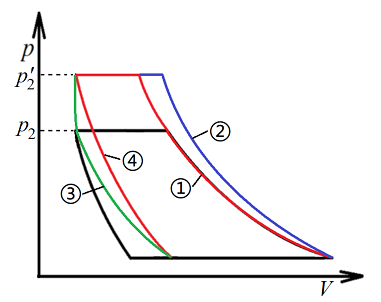

对于往复压缩机的实际循环,如图,吸气压力不变,排气压力增大后的正确的压缩过程曲线为( ) <img src="https://tihai-oss-cloud.itihey.com/img/0582dba3e1eded7bcc031d5c96f75d25.png">A. ③B. ①C. ②D. ④
题目8单选题
对于温度系数,下列说法正确的是( )A. 其大小取决于进气过程中气体放出的热量B. 产生的原因是吸气结束时气体的温度低于名义值C. 其大小为实际吸入的气体体积折算至名义吸气压力、名义吸气温度后的体积,与实际吸入的气体体积折算至名义吸气压力后的体积之比D. ≤1
题目9单选题
气体通过气阀进出压缩机工作腔,气阀的零部件中,将工作腔与外部断开的部件为( )A. 阀座B. 阀片C. 弹簧D. 升程限制器
题目10单选题
如图压缩机,该压缩机为( )级<img src="https://tihai-oss-cloud.itihey.com/img/fd5b2bd06b20a0c124e49bb69b741c4c.png">A. 1B. 3C. 2
