单选题 往复压缩机的实际循环如图所示,膨胀过程指数和压缩过程指数分别由大变小后的过程曲线是( )
学科：过程流体机械-小视频版
时间：2025-04-09 08:11:41
相关题目
相关作业
题目1单选题
气体通过气阀进出压缩机工作腔,气阀的零部件中,将工作腔与外部断开的部件为( )A. 升程限制器B. 阀片C. 阀座D. 弹簧
题目2单选题
对于图中的膨胀过程指数,下列说法正确的是( )<img src="https://tihai-oss-cloud.itihey.com/img/62a931729ebd4ca9883fd6ed9469745a.png">A. <img src="https://tihai-oss-cloud.itihey.com/img/4726312d6b550b076fe59c9ac07739e8.webp">B. 若<img src="https://tihai-oss-cloud.itihey.com/img/98bb7a3763849f81bdd67d9cfdc2f83b.webp">,<img src="https://tihai-oss-cloud.itihey.com/img/b7b980ce9a6437fda678baaa309ae525.webp">表示膨胀过程中气体放热C. 若<img src="https://tihai-oss-cloud.itihey.com/img/0921d5cd5e6e26568bf18472170f0dd9.webp">,<img src="https://tihai-oss-cloud.itihey.com/img/e5fcd3a198cd214c1981b8aea1cbb35d.webp">表示膨胀过程中气体放热
题目3单选题
对于往复式压缩机的排气量,下列说法错误的是( )A. 中间加入的气体,计算排气量时要扣除B. 中间清除掉的气体不计入排气量C. 由于水蒸汽的析出而分离掉的水分要折算入排气量D. 第一级吸入的所有气体都要计入排气量
题目4单选题
对于余隙容积、工作容积、气缸内全部容积,下列说法正确的是( )A. 工作容积为活塞扫过的容积B. 气缸内全部容积=工作容积+余隙容积C. 余隙容积大于工作容积
题目5单选题
如图所示,某往复压缩机分多次压缩气体,下列说法错误的是( ) <img src="https://tihai-oss-cloud.itihey.com/img/730122ee0b8108c5b9be91a5d89d78b9.png">A. 级间冷却过程压力不变B. 同样的吸排气压力下,多级压缩(带级间冷却)比单级压缩排出的气体体积大C. 该压缩机为3级D. 级间冷却时气体冷却不完善
题目6单选题

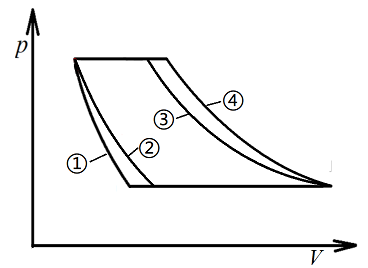

往复压缩机的实际循环如图所示,膨胀过程指数和压缩过程指数分别由大变小后的过程曲线是( ) <img src="https://tihai-oss-cloud.itihey.com/img/b68a2c02efc8f64ecd60e62b5953a476.png">A. ①、③B. ②、③C. ①、④D. ②、④
题目7单选题
对于往复压缩机的理论循环,下列说法错误的是( )A. 气体为理想气体B. 吸气和排气时,气阀前后压力相等C. 包括吸气、压缩、排气三个过程D. 压缩过程中,过程指数是变化的
题目8单选题
工作腔容易发生泄漏的部位不包括( )A. 进排气法兰处B. 气阀C. 活塞杆和气缸之间的间隙D. 活塞环处
题目9单选题
如图所示压缩机简图,名义排气压力指的是排气时( )处的压力<img src="https://tihai-oss-cloud.itihey.com/img/965d00c17bd70c9bd871bdc886e0ea3c.png">A. ①B. ③C. ②D. ④
题目10单选题
如图所示,该压缩机有( )列<img src="https://tihai-oss-cloud.itihey.com/img/3b8e8d265df02de20592aa7a1845855b.png">A. 3B. 2C. 4D. 1
