单选题 具有完善的灭弧系统,可以接通或断开发生短路故障的电路的开关设备,称为断路器.在屋内高压开关柜中,常采用手车式断路器(也称小车式断路器),在如下电气主接线图中,手车式断路器的标号是( )
学科：默认课程
时间：2026-04-12 15:30:02
相关题目
相关作业
题目1单选题

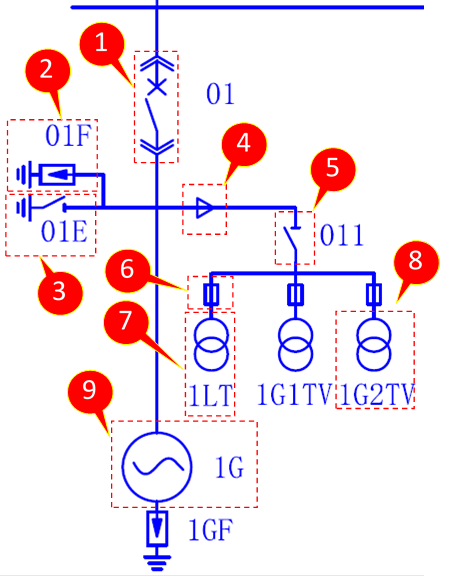

具有完善的灭弧系统,可以接通或断开发生短路故障的电路的开关设备,称为断路器.在屋内高压开关柜中,常采用手车式断路器(也称小车式断路器),在如下电气主接线图中,手车式断路器的标号是( )<img src="https://tihai-oss-cloud.itihey.com/img/ffba155b69819ba7f9404d952733d267.png">A. 1B. 4C. 2D. 5
题目2单选题
隔离开关没有熄灭电弧的能力,不能开断或接通大电流,但断开后动触头与静触头之间会形成明显的断点,常与断路器配合保证检修工作的安全,也可分合电压互感器等小电流设备. 在如下电气主接线图中,隔离开关的代号是( )<img src="https://tihai-oss-cloud.itihey.com/img/430d287c33160f97f5d0329f46a58830.png">A. 1B. 5C. 4D. 3
题目3单选题
图中( )号虚线框表示电缆终端头,说明其后面线路为电缆连接.<img src="https://tihai-oss-cloud.itihey.com/img/b4accd9e8baf35bb6d4c791fdc0096f7.png">A. 3B. 1C. 4D. 6
题目4单选题
图中7号与8号设备采用相同的图形符号,但文字符号不一样,下列答案哪个正确( ).<img src="https://tihai-oss-cloud.itihey.com/img/b4accd9e8baf35bb6d4c791fdc0096f7.png">A. 7号为双绕组励磁变压器;8号为双绕组的电压互感器B. 7号与8号均为双绕组的电压互感器C. 7号为双绕组电压互感器;8号为双绕组的励磁变压器D. 7号为三线圈变压器;8号为双线圈变压器
题目5单选题
为了防止雷击损坏电气设备或线路绝缘,需要装设避雷针、避雷线、避雷带和避雷器等防雷设施或设备,图中哪个标号是避雷器( ).<img src="https://tihai-oss-cloud.itihey.com/img/f5b7670abeaa7ed2061b10593e5df062.png">A. 6B. 2C. 4D. 3
题目6单选题
图中架空线杆塔上有多少回输电线?( )<img src="https://tihai-oss-cloud.itihey.com/img/248c376f9c78abfffc5a6076343dd22e.png">A. 7回B. 2回C. 6回D. 3回
题目7单选题
图中架空线采用的避雷措施是( ).<img src="https://tihai-oss-cloud.itihey.com/img/7e89f9823ea4df9a419efd49ad8166e9.png">A. 装设了避雷器B. 没有安装任何避雷设施或设备C. 装设了避雷针D. 装设了避雷线
题目8单选题
接地刀闸用于检修时将设备可靠接地,从而保证检修工作的安全,也可作为变压器中性点的接地开关.图中哪个标号是表示接地刀闸?( )<img src="https://tihai-oss-cloud.itihey.com/img/f5b7670abeaa7ed2061b10593e5df062.png">A. 3B. 6C. 2D. 4
题目9单选题
熔断器俗称保险,电路中文字符号为FU,图形符号如下,关于它的错误说法是哪条?( )<img src="https://tihai-oss-cloud.itihey.com/img/9d5f2f0cd6ba6fbce1d214861967bb3d.png">A. 熔断器在电路中是保护器件,分户外与户内式两类B. 熔断器在电路中起短路保护作用C. 熔断器常用作小型变压器、电压互感器的保护元件D. 熔断器在电路中是开关器件
题目10单选题
水轮发电机是指由水轮机拖动的同步发电机,水轮机给发电机输入机械功率,发电机将机械能转化为电能输出,其基本工作原理为电磁感应原理.下图中哪号设备为发电机?( )<img src="https://tihai-oss-cloud.itihey.com/img/f908a5600919e9c96bd3a5d08488662f.png">A. 8B. 9C. 6D. 7
