单选题 电路如图所示,用支路电流法分析电路,若对网孔列写KVL方程,则下列方程正确的是( )
学科：2024-2025（下）电路分析基础（电动学院）
时间：2025-06-08 16:31:03
相关题目
相关作业
题目1填空题
试用支路电流法求得图示电路中的<img src="https://tihai-oss-cloud.itihey.com/img/859c18248c729f705ec0f62dbd4922db.png">=____A, <img src="https://tihai-oss-cloud.itihey.com/img/948bbdd88e31f632e844e01f0f5c7757.png">____A.<img src="https://tihai-oss-cloud.itihey.com/img/b07b7fbf58a8c6e068ecae5c6bc63d9c.png">题目2单选题
一个具有n个结点,b条支路的电路,其所能列写的独立的KVL方程得个数是( )A. n-1B. b-1C. b-n+1D. b
题目3单选题
一个具有n个结点,b条支路的电路,其所能列写的独立的KCL方程得个数是( )A. n-1B. b-1C. b-n+1D. b
题目4单选题

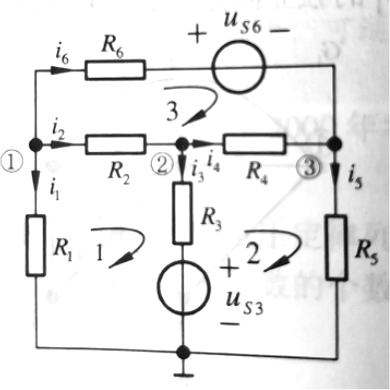

电路如图所示,用支路电流法分析电路,若对独立结点列写KCL方程,则下列结论错误的是( ) <img src="https://tihai-oss-cloud.itihey.com/img/38a8b71a33e11b6a5d3070069f180847.png">A. i1+i2+i6=0<br>B. i2-i3-i4=0<br>C. i4-i5+i6=0<br>D. i1+i3-i5=0<br>
题目5单选题
电路如图所示,用支路电流法分析电路,若对网孔列写KVL方程,则下列方程正确的是( ) <img src="https://tihai-oss-cloud.itihey.com/img/38a8b71a33e11b6a5d3070069f180847.png">A. -R1i1+R2i2+R3i3=us3B. -R3i3+R4i4+R5i5=us3C. -R2i2-R4i4-R6i6=us6D. -R1i1+R2i2+R4i4+R5i5=0
题目6单选题
<img src="https://tihai-oss-cloud.itihey.com/img/06764ddd8c639aa90d934d01789b2a85.jpg"> 电路如图所示,下列网孔电流方程组正确的是( )A. (2+2+2)Im1-2Im2-2Im3=12 -2Im1+(1+2+3)Im2-Im3=-6 -2Im1-Im2+(1+2)Im3=0B. (2+2+2)Im1-2Im2-2Im3=-12 -2Im1+(1+2+3)Im2-Im3=6 -2Im1-Im2+(1+2)Im3=UC. (2+2+2)Im1-2Im2-2Im3=12 -2Im1+(1+2+3)Im2-Im3=-6 -2Im1-Im2+(1+2)Im3=-UD. (2+2+2)Im1-2Im2-2Im3=12 -2Im1+(1+2+3)Im2-Im3=-6 Im3=-2
题目7单选题
列回路电流方程时,若回路间有互阻存在,则互组肯定是( )A. 正的B. 负的C. 可正可负
题目8单选题
网孔电流法列写的方程本质上是( )A. KCLB. KVLC. KCL和KVLD. 什么方程都可以
题目9单选题
对于平面电路,列写的网孔电流方程中的未知变量是( )A. 支路电流B. 结点电压C. 树支电压D. 网孔电流
题目10单选题
支路电流法对电路列写是什么方程( )A. (n-1)个KCL方程B. (n-1)个KCL方程,(b-n+1)个KVL方程C. (b-n+1)个KVL方程D. 不确定
