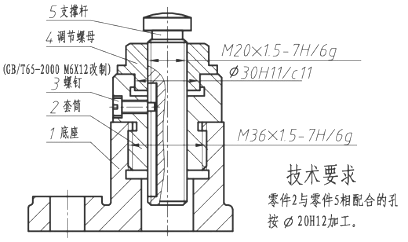

单选题 螺纹调节支撑是用来支撑质量不太大的机件.使用时,转动调节螺母,支撑杆便上下移动,达到所需要的高度.下图为螺纹调节支撑的一个视图.问题:件号2套筒上的外螺纹与件号( )的内螺纹连接?
学科：机械制图与CAD基础 Ⅰ＆Ⅱ
时间：2023-05-25 12:52:02
相关题目
相关作业
题目1单选题
在装配图中,以下说法不正确的是A. 可以单独画出某一零件的视图B. 零件的间隙配合表面为非接触,应画两条线C. 同一零件的剖面线应完全相同D. 零件上小的工艺结构可以不画
题目2单选题
分析销连接图中的画法错误,错误的图样是:<img src="https://tihai-oss-cloud.itihey.com/img/14189029301f66c6d027a14a82edb380.jpg">A. AB. BC. CD. D
题目3单选题
根据转子油泵的明细栏,该装配体共有几个标准件?<img src="https://tihai-oss-cloud.itihey.com/img/2376beabe9342646c8aca1128f186ed1.png">A. 3B. 4C. 5D. 6
题目4单选题
‌螺纹调节支撑是用来支撑质量不太大的机件.使用时,转动调节螺母,支撑杆便上下移动,达到所需要的高度.下图为螺纹调节支撑的一个视图.‌问题:件号2套筒上有( )处螺纹?<img src="https://tihai-oss-cloud.itihey.com/img/55870dcfff2d92b97a772044ce81f741.png">A. 1B. 2C. 3D. 0
题目5单选题
根据转子油泵的明细栏,该装配体共有几种规格的标准件?<img src="https://tihai-oss-cloud.itihey.com/img/2376beabe9342646c8aca1128f186ed1.png">A. 1B. 2C. 3D. 4
题目6单选题
‌螺纹调节支撑是用来支撑质量不太大的机件.使用时,转动调节螺母,支撑杆便上下移动,达到所需要的高度.下图为螺纹调节支撑的一个视图.‌问题:件号2套筒上的外螺纹与件号( )的内螺纹连接?<img src="https://tihai-oss-cloud.itihey.com/img/55870dcfff2d92b97a772044ce81f741.png">A. 1底座B. 3螺钉C. 4调节螺母D. 5支撑杆
题目7单选题
‌螺纹调节支撑是用来支撑质量不太大的机件.使用时,转动调节螺母,支撑杆便上下移动,达到所需要的高度.下图为螺纹调节支撑的一个视图.‌问题:件号4 调节螺母上的有几处螺纹?<img src="https://tihai-oss-cloud.itihey.com/img/55870dcfff2d92b97a772044ce81f741.png">A. 1B. 2C. 3D. none
题目8单选题
同一个方向上两零件有( )个接触面或配合面A. 1B. 2C. 3D. 若干
题目9单选题
关于装配图的规定画法,以下哪项陈述是错误的A. 相邻两零件剖面线方向应相反或方向一致但间距不相等B. 两个相邻零件的接触面和配合面只画一条线C. 在剖视图或断面图中,若零件的厚度在2mm以下时,允许用涂黑代替剖面符号D. 对于螺栓等紧固件及实心的轴、手柄、连杆、球和键等零件,若通过轴线剖切,按不剖绘制
题目10单选题
关于装配图的特殊画法,下面哪项陈述是错误的A. 零件的某些工艺结构如圆角、倒角、退刀槽等允许不画.螺栓头部和螺母也允许按简化画法画出B. 采用假想画法表达零件的极限位置时,应用点画线画出其轮廓表示该零件的极限位置C. 在装配图中,较小的斜度和锥度等可采用夸大画法表示D. 在装配图中,直径、间隙或厚度小于2mm时,允许适当夸大画出以使图形清晰
