单选题 下面哪个图形的线型应用是正确的?
学科：工程制图Ⅰ
时间：2026-01-09 03:49:08
相关题目
相关作业
题目1单选题

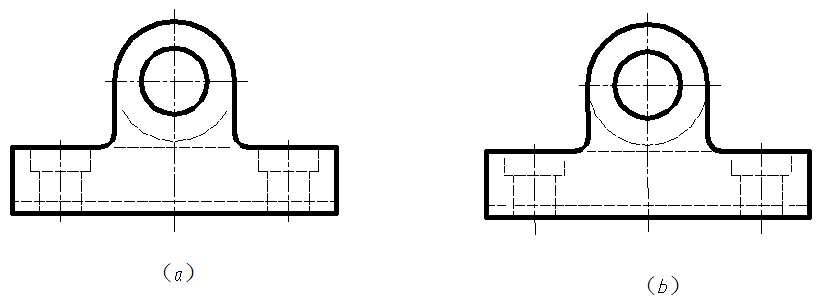

下面哪个图形的线型应用是正确的? <img src="https://tihai-oss-cloud.itihey.com/img/1970c4dad3c2fc4b2a0df51b78af33c6.png">A. (a)图B. (b)图
题目2单选题
绘制图样时,不可见的轮廓线通常是用( )绘制,中心线和对称线通常是用( )绘制A. 粗实线、细实线B. 虚线、细点划线C. 细点划线、虚线D. 细实线、细点划线
题目3单选题
在图纸上必须用( )画出图框,标题栏一般应位于图纸的( )方位A. 粗实线、右下B. 细实线、右下C. 粗实线、右上D. 细实线、右上
题目4单选题
A0图纸幅面是A4图纸幅面的( )A. 4倍B. 8倍C. 16倍D. 32倍
题目5单选题
必要时允许使用规定的加长幅面,加长幅面的尺寸是( )A. 按基本幅面长边的整数倍增加而得B. 按基本幅面短边的任意倍数增加而得C. 按基本幅面短边的2倍增加而得D. 按基本幅面短边的整数倍增加而得
题目6单选题
用5:1的比例画机件,如果机件的实际长度为5mm,在图纸上应该画( )mmA. 1B. 2C. 25D. 5
题目7单选题
标注( )尺寸时,应在尺寸数字前加注直径符号"φ"A. 圆的半径B. 圆的直径C. 圆球的半径D. 圆球的直径
题目8单选题
图样上标注的尺寸,一般应由( )组成A. 尺寸界线、尺寸箭头、尺寸数字B. 尺寸线、尺寸界线、尺寸数字C. 尺寸数字、尺寸线及其终端、尺寸箭头D. 尺寸界线、尺寸线及其终端、尺寸数字
题目9单选题
图样中的尺寸一般以( )为单位时,不需标注其计量单位符号,若采用其他计量单位时必须标明A. kmB. dmC. cmD. mm
题目10单选题
机械制图国家标准规定,标注角度尺寸时,角度数字应一律( )注写A. 水平B. 垂直C. 倾斜D. 平行于尺寸线
