题目详情

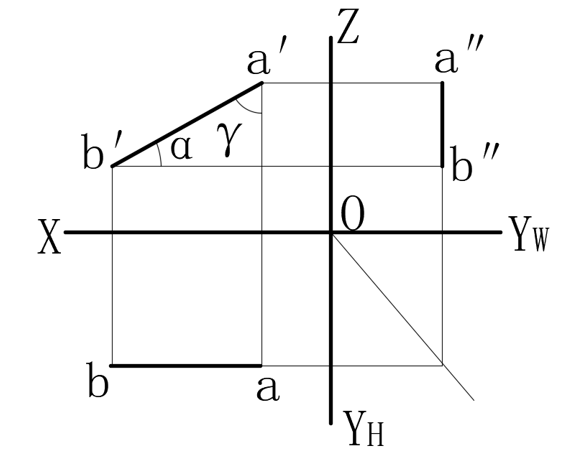

单选题 如图所示,以上三面投影是反映的是()投影.(5.0)

A. 侧平线

B. 水平线

C. 正垂线

D. 正平线

学科：建筑工程制图与识图 第3期

时间：2026-01-14 22:09:23

相关题目

相关作业

题目1
单选题
<img src="https://tihai-oss-cloud.itihey.com/img/47f9f499cace3b1d16fa514640a7ccbb.png">图示的投影指的是哪种类型的投影?(5.0)
A. 正投影B. 平行投影C. 中心投影D. 斜投影
题目2
单选题
<img src="https://tihai-oss-cloud.itihey.com/img/8dfe93e0ca5d2bf8af301c8ea348ec59.png">空间直线EF的三面投影图如上图所示,则该直线的实际长度为().(5.0)
A. efB. 以上都不是C. e 〞f〞D. e&acute;f&acute;
题目3
单选题
<img src="https://tihai-oss-cloud.itihey.com/img/14675150f8bc00ba03dba29a63a893d6.png">如图所示,以上三面投影是反映的是()投影.(5.0)
A. 侧平线B. 水平线C. 正垂线D. 正平线
题目4
单选题
空间中的A点与B点,A点的Y轴坐标比B点大,则A在B的().(5.0)
A. 后面B. 左面C. 右面D. 前面
题目5
单选题
<img src="https://tihai-oss-cloud.itihey.com/img/0e703a56490ee1f569c7c51f0807f302.png">如上图所示,A和C指的是尺寸标注的什么要素?(5.0)
A. 尺寸界线;尺寸线B. 尺寸界线;尺寸数字C. 尺寸起字符;尺寸线D. 尺寸数字;尺寸线
题目6
单选题
如果空间某点的三面投影在Z轴的坐标为0,其余轴坐标不为0,则可判断,该点在()上.(5.0)
A. W面B. Z轴C. V面D. H面
题目7
单选题
在比例尺为1:1000的图中,某构件尺寸长度标注为1000,则该构件的实际长度为多少?(5.0)
A. 10mB. 1000mmC. 1000cmD. 1cm
题目8
单选题
如果空间某点的Y、Z坐标为0,X坐标不为0,则可判断该点一定在()上.(5.0)
A. H面B. X轴C. Y轴D. Z轴
题目9
单选题
<img src="https://tihai-oss-cloud.itihey.com/img/9725a6ae6d30c5a959b036394ce61af5.png">图中,表示为正平线的和铅垂线的是()和().(5.0)
A. 图D;图EB. 图B;图FC. 图C;图GD. 图A;图F
题目10
单选题
在三面正投影体系中,H面投影反映()坐标.(5.0)
A. y,zB. x,zC. x,yD. yH,Yw
