多选题 内花键画法正确的是( ):
学科：机械制图(二)
时间：2023-06-01 05:19:15
相关题目
相关作业
题目1多选题
单个齿轮,画法正确的是():<img src="https://tihai-oss-cloud.itihey.com/img/aa3babbb7100b7d96eb421012eb11ac2.png">(5.0)A. EB. BC. AD. CE. D
题目2多选题
螺纹代号的含义,描述正确的是( )A. Tr40╳7LH-8e-L:梯形外螺纹,大径为40mm,螺距为7mm,单线,左旋,长旋合长度B. M20╳1.5-5g6g:普通外螺纹,大径为20mm,细牙,螺距为1.5mm,右旋,中径、顶径公差带代号分别为5g、6g,中等旋合长度C. G1/2-A:非螺纹密封管螺纹,大径为1/2英寸,右旋,A级公差D. M20-6H:普通内螺纹,大径为20mm,粗牙,螺距查表为2.5,右旋,中径、顶径公差带代号均为6H,中等旋合长度
题目3多选题
直齿圆柱齿轮模数m=3mm,齿数z=20.以下描述或画法正确的是( )A. <img src="https://tihai-oss-cloud.itihey.com/img/639c7ce790760c9a09a5b9b7c5e6c45a.png">B. <img src="https://tihai-oss-cloud.itihey.com/img/cf145279af6ccd451805fbc5c87434d2.png"><br>C. <img src="https://tihai-oss-cloud.itihey.com/img/f0c45a87e3643b415a8e61857cfa2701.png">DD. <img src="https://tihai-oss-cloud.itihey.com/img/e8c6dfa6f504b9a5fca6540c6528f2ed.png"><br>E. <img src="https://tihai-oss-cloud.itihey.com/img/9aa68fb385acbe41446890d8aed8b0ab.png"><br>F. d=60mm,da=52.5mm,df=66mm
题目4多选题
对照左图螺栓连接图,指出右图红圈中的错误(从上到下),描述正确的是( ):<img src="https://tihai-oss-cloud.itihey.com/img/a5949f79aaf6c3e6f0be64ae1331bef4.png">A. 平垫圈内未擦去螺纹大径和小径线B. 被连接件通孔与螺杆之间的间隙内未画被连接件接触线C. 螺纹小径线未伸入倒角内D. 螺杆上螺纹终止线画成了细实线E. 被连接件剖面线方向正确
题目5多选题
关于齿轮,以下说法正确的是( )A. 模数越大,承载能力越大B. 两标准齿轮正确啮合时,其分度圆相切C. 两个齿轮啮合时,模数相同D. 两齿数啮合时,大齿轮比小齿轮的齿大
题目6多选题
螺纹连接画法错误的是( ): <img src="https://tihai-oss-cloud.itihey.com/img/d0b9032e868a3eba797ce5b2eb1a627b.png">(5.0)A. AB. CC. DD. B
题目7多选题
外螺纹画法正确的是( ): <img src="https://tihai-oss-cloud.itihey.com/img/585a91c27125b17cc7ce1219f4486526.png">A. BB. DC. FD. AE. CF. EG. G
题目8多选题
关于滚动轴承基本代号6205的含义,以下解释正确的是( )A. 6表示推力球轴承的类型代号B. 轴承内径为5mmC. 6表示深沟球轴承的类型代号D. 轴承内径为25mm
题目9多选题

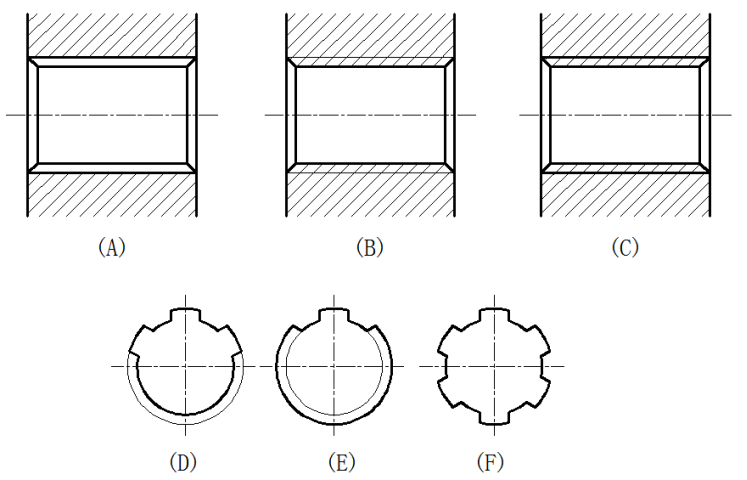

内花键画法正确的是( ): <img src="https://tihai-oss-cloud.itihey.com/img/93e35d936b3892e195ad49e03775e778.png">A. CB. FC. DD. BE. AF. E
题目10多选题
螺纹标注方法正确的是( ): <img src="https://tihai-oss-cloud.itihey.com/img/48a71a60b269c6c4c539ef0def699ddd.png">A. HB. BC. DD. GE. AF. EG. CH. F
