登陆题目详情

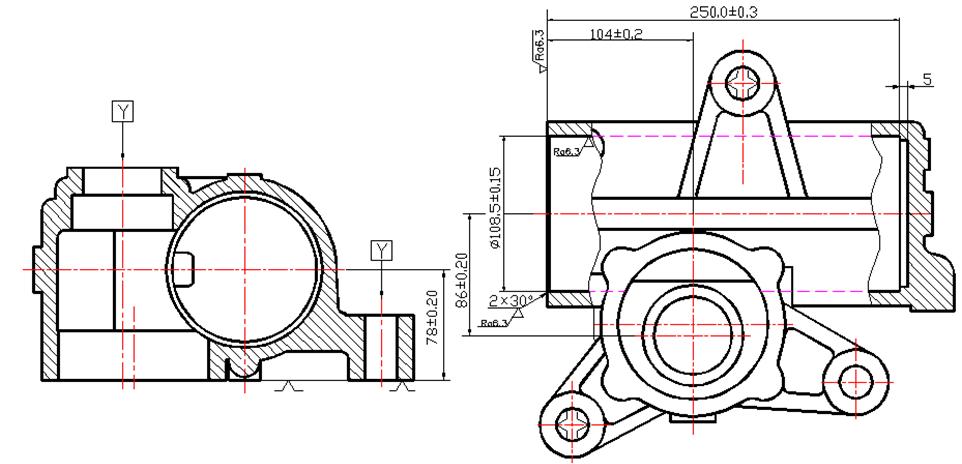

单选题 下图为动力转向器壳体某道工序的工序图,仔细分析上面的定位符号,问:该工序用哪些表面定位,限制了工件几个自由度?
学科：工业工程生产实习
时间：2023-06-11 17:15:37
相关题目
相关作业
题目1单选题
某轴尺寸为Φ74±0.013,该轴表面粗糙度为Ra0.8um,查下表1和图1,下面哪条加工路线加工该轴较好?<img src="https://tihai-oss-cloud.itihey.com/img/4af1d84e279a214d6a4e215e7edec28a.png"><img src="https://tihai-oss-cloud.itihey.com/img/65aa002b5c2230703661f80dd3788035.png">A. 粗车、半精车、精车B. 粗车、半精车、研磨C. 粗车、半精车、粗磨、精磨
题目2单选题
如下图板型工件,最后工序为在其上钻O1,O2孔,要求O1,O2与A面平行.试设计保证设计尺寸a和b的定位方案.<img src="https://tihai-oss-cloud.itihey.com/img/289645c05042a9c9efa5e841abfdfb91.png">A. 选择平板工件大平面,孔O,底面A做为定位基准B. 选择平板工件大平面,孔O1,孔O2做为定位基准C. 选择平板工件大平面,底面A做为定位基准
题目3单选题
某冲压件如图所示,问需要几个单工序模才能加工出这种冲压件?<img src="https://tihai-oss-cloud.itihey.com/img/dab7412c6c1fbb4ac77d630bb67fecf2.png">A. 1个B. 2个C. 3个D. 4个
题目4单选题
下图为动力转向器壳体某道工序的工序图,仔细分析上面的定位符号,问:该工序用哪些表面定位,限制了工件几个自由度?<img src="https://tihai-oss-cloud.itihey.com/img/b85080ad9a7a9b2e7a79b2f49afa2e53.png">A. 底面和孔定位,限制了工件5个自由度B. 底面和孔定位,限制了工件6个自由度C. 外圆面和孔定位,限制了工件5个自由度
题目5单选题
下图为某企业一个冲压模具,该模具是:<img src="https://tihai-oss-cloud.itihey.com/img/1c81c56c7493dd615f100fdbe14bf439.png">A. 单工序落料模B. 单工序冲孔模C. 多工序级进模D. 多工序复合模
题目6单选题
下图为有压料装置V形件弯曲模,其结构图中顶杆1的主要作用是:<img src="https://tihai-oss-cloud.itihey.com/img/d34b861669bfa1d9815a8611023075d9.png">A. 对放置在上面的工件进行定位,起到定位作用B. 对放置在上面的工件进行支撑,起到支撑作用C. 把弯曲成型后的零件,顶出凹模
题目7单选题
切削用量三要素的选定顺序是A. 先选择f,再选择v,最后选择apB. 先选择ap,再选择f,最后选择vC. 先选择v,再选择f,最后选择apD. 先选择ap,再选择v,最后选择f
题目8单选题
下图模具是:<img src="https://tihai-oss-cloud.itihey.com/img/7d60038f7416a5562e2aab8bbcb463c4.png">A. 单工序冲孔模B. 单工序落料模C. 冲孔、落料级进模D. 冲孔、落料复合模
题目9单选题
某轴尺寸为Φ74±0.013,查下表1,该轴尺寸是几级精度?<img src="https://tihai-oss-cloud.itihey.com/img/f8553ef8dc5de2895e74966cb812fcc0.png">A. IT5B. IT6C. IT7D. IT8
题目10单选题
下图模具是:<img src="https://tihai-oss-cloud.itihey.com/img/ed41140f924ad359e438993a35ae8ee9.png">A. 单工序冲孔模B. 单工序落料模C. 冲孔、落料级进模D. 冲孔、落料复合模
