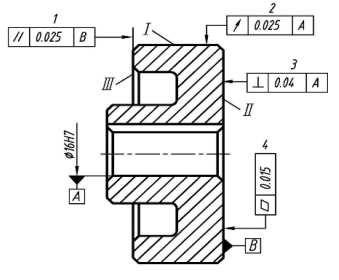

单选题 图中编号为3的几何公差是( ).

A. 直线度

B. 垂直度

C. 同轴度

D. 平面度

[共享课]机械制图课程封面

学科：[共享课]机械制图

时间：2025-09-09 01:00:35

相关题目

相关作业

题目1
单选题
根据下图标注的表面结构符号,可知零件下底面的表面结构Ra值为( )微米.<img src="https://tihai-oss-cloud.itihey.com/img/cb23c049b806f53d2cf017499e9bf12b.png">
A. 3.2B. 1.6C. 6.3D. 12.5
题目2
单选题
在下面表面结构的数值中,对零件表面要求最高的Ra值是( )
A. 0.8B. 1.6C. 3.2D. 6.3
题目3
单选题
图示的孔和轴形成的配合种类是( ).<img src="https://tihai-oss-cloud.itihey.com/img/6b546c736917358d04271d5de2d5fbbe.png">
A. 过盈配合B. 过渡配合C. 间隙配合D. 都不是
题目4
单选题
图中编号为3的几何公差是( ).<img src="https://tihai-oss-cloud.itihey.com/img/a1446994e72ee78d7e69119c2896b785.png">
A. 直线度B. 垂直度C. 同轴度D. 平面度
题目5
单选题
图中表面粗糙度要求有( )种.<img src="https://tihai-oss-cloud.itihey.com/img/753e431ec6ba76886f1db5b6b3fca5c2.png">
A. 2B. 3C. 4D. 5
题目6
单选题
&Phi;30h7的下极限偏差为 -0.021,其上极限偏差为( )
A. -0.021B. 0C. 7D. 30
题目7
单选题
选择标注正确的表面结构( ).<img src="https://tihai-oss-cloud.itihey.com/img/875aac23f6d908f5f0a3bf18613b6b8e.png">
A. (1)B. (2)C. (3)D. NONE
题目8
单选题
<img src="https://tihai-oss-cloud.itihey.com/img/c5a32dad55a060ac082557304e44110f.png">表示公差值为( ).<img src="https://tihai-oss-cloud.itihey.com/img/0a393c9293410d3f301f83c7c64c2b96.png">
A. C面B. 圆跳动C. 0.005D. 圆度
题目9
单选题
&Phi;40H7/n6的配合制为( )
A. 基孔制B. 基轴制C. 间隙配合D. 过渡配合
题目10
单选题
<img src="https://tihai-oss-cloud.itihey.com/img/81c6c0ae640a8a54dbfbe4982ef1b19e.png">表示公差项目为( ).<img src="https://tihai-oss-cloud.itihey.com/img/182bb7dfa8f95faeb6068af166b004fd.png">
A. 同轴度B. &phi;30H7孔的轴线C. 垂直度D. 左端面
