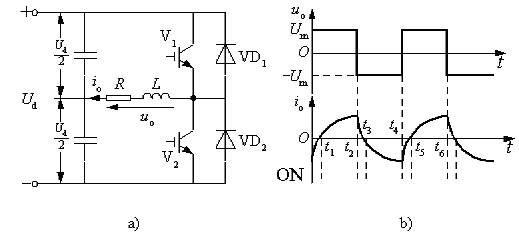

单选题 如下图,指出单相半桥电压型逆变电路工作过程中时间段t1~t2电流流经的通路( )(用V1,VD1,V2,VD2表示)

A. VD1

B. V1

C. VD2

D. V2

电力电子技术课程封面

学科：电力电子技术

时间：2023-05-09 16:32:04

相关题目

相关作业

题目1
单选题
逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成 ( )
A. 大功率三极管B. 逆阻型晶闸管C. 双向晶闸管D. 可关断晶闸管
题目2
单选题
如下图,<img src="https://tihai-oss-cloud.itihey.com/img/aaed2b5ac5eccd4d28f6ab0ef81a1bd5.jpeg">指出单相半桥电压型逆变电路工作过程中时间段t1~t2电流流经的通路( )(用V1,VD1,V2,VD2表示)
A. VD1B. V1C. VD2D. V2
题目3
单选题
对于单相交流调压电路,下面说法错误的是( )
A. 晶闸管的触发角大于电路的功率因素角时,晶闸管的导通角小于180度B. 晶闸管的触发角小于电路的功率因素角时,必须加宽脉冲或脉冲列触发,电路才能正常工作C. 晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时,晶闸管的导通角为180度D. 晶闸管的触发角等于电路的功率因素角时,晶闸管的导通角不为180度
题目4
单选题
晶闸管和负载R串联,接在正弦交流电源上,晶闸管的额定电流为100A,如果导电角为90&deg;,允许通过的最大电流平均值是( )
A. 141.4AB. 100AC. 50AD. 70.7A
题目5
单选题
单相全控桥反电动势负载电路中,当控制角&alpha;大于不导电角&delta;时,晶闸管的导通角&theta;= ( )
A. &pi;-&alpha;B. &pi;+&alpha;C. &pi;-&delta;-&alpha;D. &pi;+&delta;-&alpha;
题目6
单选题
单相全控桥电阻性负载电路中,晶闸管可能随的电大正向电压为 ( )
A. <img src="https://tihai-oss-cloud.itihey.com/img/13d23149193b6d3d19c536d1fc4fcf08.png">B. <img src="https://tihai-oss-cloud.itihey.com/img/4014f6623b2620696b61e0a12d1a468c.png">C. <img src="https://tihai-oss-cloud.itihey.com/img/e037ed4b317b0ef98f18d41a3954f6c1.png">D. <img src="https://tihai-oss-cloud.itihey.com/img/105b59d043c30f4358f389bc4fdeb535.png">
题目7
判断题
晶闸管串联时,给每只管子并联相同阻值的电阻R是均压措施.( )
A. 对B. 错
题目8
单选题
在晶闸管应用电路中,为了防止误触发,应使干扰信号的幅值限制在( )
A. 可靠触发区B. 不可靠触发区C. 安全工作区D. 不触发区
题目9
判断题
当温度降低时,晶闸管的触发电流会增加、正反向漏电流会下降.( )
A. 对B. 错
题目10
判断题
常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降 .( )
A. 对B. 错
