单选题 在如图所示的施密特触发器电路中,当Vcc=12V时,其回差电压ΔVT是多少伏?( )
学科：[共享课]电子电路实验（浙江大学）
时间：2023-05-08 21:39:42
相关题目
相关作业
题目1单选题

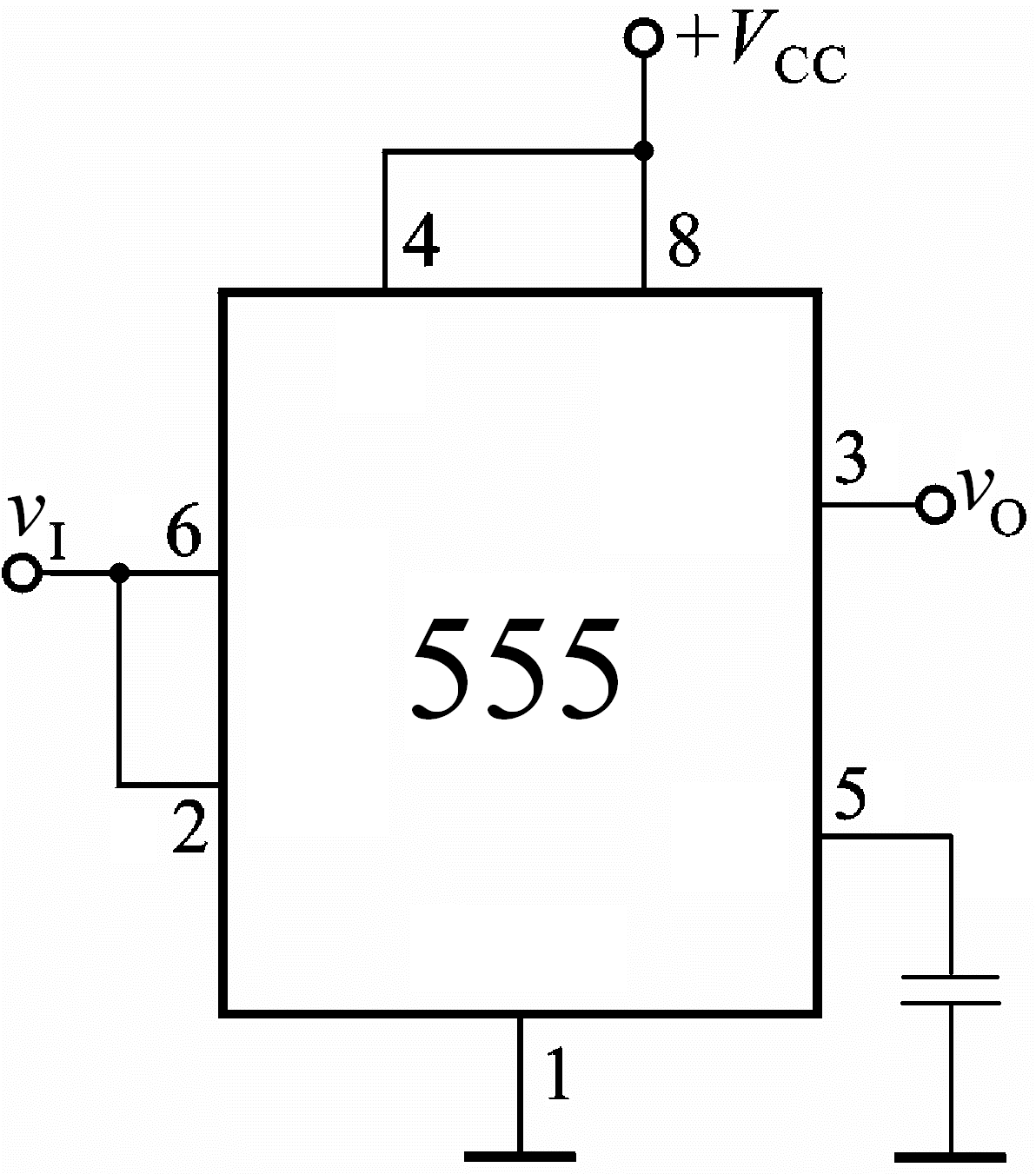

在如图所示的施密特触发器电路中,当Vcc=12V时,其回差电压ΔVT是多少伏?( )<img src="https://tihai-oss-cloud.itihey.com/img/69ec38de0e11a2e17f5268e8e426a8d6.png">A. 8VB. 6VC. 4VD. 2V
题目2单选题
在如图所示的单稳态触发器电路中,为使每个输入的低电平脉冲都能有效触发,对输入脉冲的低电平持续时间和周期有何要求?( )<img src="https://tihai-oss-cloud.itihey.com/img/9ba13b0da87ec35f32a07167a7096d91.png">A. 低电平持续时间t大于暂稳态持续时间tw、周期大于暂稳态持续时间twB. 低电平持续时间t小于暂稳态持续时间tw、周期大于暂稳态持续时间twC. 低电平持续时间t小于暂稳态持续时间tw、周期小于暂稳态持续时间twD. 低电平持续时间t大于暂稳态持续时间tw、周期小于暂稳态持续时间tw
题目3单选题
在如图所示的多谐振荡器电路中,若R1=R2=5.1KΩ,C=0.01μF,Vcc=12V,这电路的振荡频率是:( )<img src="https://tihai-oss-cloud.itihey.com/img/8f538b985137a1fb14547d3d211217de.png">A. 5.9KHzB. 9.3KHzC. 14KHzD. 11KHz
题目4单选题
在用555时基电路接成的施密特触发器电路中,当Vcc=9V、外接控制电压VCO=5时,其回差电压ΔVT是多少伏?( )A. 6VB. 3VC. 5VD. 2.5V
题目5单选题
在555时基电路接成的多谐振荡器电路中,当5脚外接控制电压VCO升高时,电路的振荡频率:( )A. 升高B. 降低C. 不变D. 不确定
