填空题

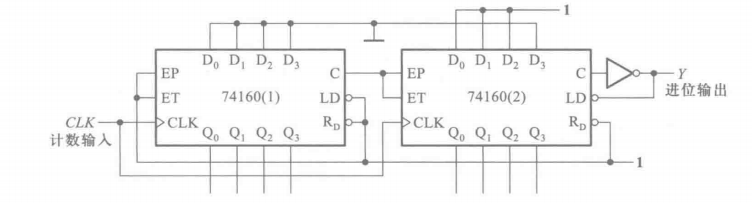

下图电路中,实现了( )进制计数器,两片之间是( )进制.
查看答案
学科:
数字电子技术(2022-2023-2)
时间:
2023-06-16 15:43:42
相关题目
相关作业
题目1
单选题
现有十进制,欲实现七进制,若为同步置零,则在状态( )时产生置零信号.若为异步置零,则在状态( )时产生置零信号.(全0状态表示为S0)
A. S6,S7
B. S7,S6
C. S7,S7
D. 无法确定,没有初始状态
E. S6,S6
题目2
单选题
4位移位寄存器构成环形计数器,其有效循环有( )个状态;构成扭环形计数器,其有效循环有( )个状态
A. 4,8
B. 8,4
C. 2,2
D. 6,8
题目3
单选题
下列同步时序逻辑电路设计方法,正确的顺序是( ).(不加任何间隔标点)
A. 状态化简
B. 根据方程画出逻辑图; 检查是否自启动
C. 求出电路的状态方程和输出方程,将状态方程和特性方程相对照,得到驱动方程
D. 逻辑抽象,得到状态转换图
E. 选定触发器的类型
F. 由状态转换图得到状态转换表
G. 状态分配
H. BFECADG
题目4
单选题
8个D触发器构成环形计数器,其计数长度为()
A. 3
B. 16
C. 8
D. 4
题目5
填空题
根据功能要求,补全Verilog HDL代码.CLK上升沿触发、异步清零端的JK触发器.其Verilog HDL代码如下:module jkff ( j, k, clk, reset, q ); input j, k, clk , reset; output q; reg q; wire ( ____ ) ; assign jk = { j , k }; always @( ____ or negedge reset ) begin if (~reset) q <= 1'b0; else if (jk==2'b00) q <= q; else if (jk==2'b01) q <= 1'b0; else if (jk==2'b10) q <= 1'b1; else q <= !q; endendmodule
题目6
填空题
欲实现模10计数器,至少需要____个触发器,若采用扭环形计数器,则需要____个触发器
题目7
填空题
下面Verilog HDL代码描述的是____电路 [答题格式:同步/异 清零端的*** 触发器] ,CLK是____触发. [答题格式:高电平/低电平/上升沿/下降沿] module dff ( d,clk,reset,q ,nq) ; input d,clk,reset ; output q,nq; reg q; always @ ( posedge clk ) begin if ( reset ) q <= 1'b0 ; else q <= d; end assign nq = !q ; endmodule
题目8
填空题
分析下图的计数器电路,采用的是( )法,第1个状态是( ),最后这个状态是( ),是( )进制的计数器. <img src="https://tihai-oss-cloud.itihey.com/img/7899dd8a04c48048600a330bfeea8f12.png">
题目9
填空题
下图所示计数器电路的分频比为( ).分频比即Y与CLK的频率之比.其中第(1)片74161是( )进制计数器,第(2)片是( )进制计数器.两片构成了( )进制计数器.<img src="https://tihai-oss-cloud.itihey.com/img/d46c70c8b6e0d2ff2dd1ae8db2183033.png">
题目10
填空题
下图电路中,实现了( )进制计数器,两片之间是( )进制.<img src="https://tihai-oss-cloud.itihey.com/img/8394652f5f138ca161ced0077f1c2432.png">
